Product center 产品中心 MORE>>

产品中心

  • 江西高压开关柜
  • 江西低压开关设备
  • 江西配电箱
  • 江西计量箱
  • 江西直流屏
江西HXGN-12 箱固定式金属封闭开关设备
使用HXGN型全封闭开关设备在城市电网改造建设中得到了广泛应用.作为室内三相10KV、50HZ环形网络和终端电源,在电气系统中进行控制和保护.结构开关柜由机柜、总开关(SF6负载开关或组合电器)、接地开关、仪表室组成,总线和辅助元件是母线的组成部分。柜体采用模块化铝镀锌钢板制成。机柜后部设有降压通道,保护操作人员不受内部故障影响。母线室中的母线被绝缘层覆盖,直接连接到负载开关端子上。三相母线垂直配置,交换机左右两侧可任意扩展,其布置非常容易改变。仪表柜位于开关柜顶部,可配备电流表、电压表、指示灯和电动机械手。
详细进入>>

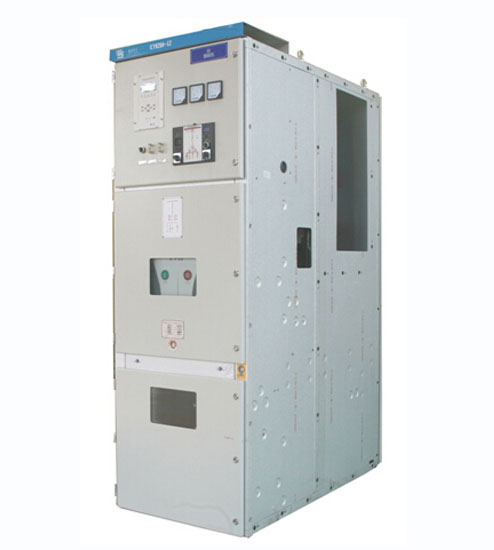

江西KYN28-12 铠装移开式金属封闭开关设备
一、用途KYN28-12型铠装移开式金属封闭开关设备系中置式开关柜。适用于3-12KV、交流50Hz单母线及单母线分段电力系统中,作为接受和分配电能之用。可广泛用于各类型发电厂、变电所及工矿企业。二、产品标准本产品符合GB3906、DL404及IEC298等标准。三、特点开关主要选用VD4、3AH、VS1、ZN12、ZN68A等真空断路器。本产品可靠墙安装和不靠墙安装。一、用途KYN28-12型铠装移开式金属封闭开关设备系中置式开关柜。适用于3-12KV、交流50Hz单母线及单母线分段电力系统中,作为接受和分配电能之用。可广泛用于各类型发电厂、变电所及工矿企业。二、产品标准本产品符合GB3906、DL404及IEC298等标准。三、特点开关主要选用VD4、3AH、VS1、ZN12、ZN68A等真空断路器。本产品可靠墙安装和不靠墙安装。
详细进入>>
江西XYQ1-10KV液阻起动柜
一、概述XYQ2系列高压液阻软启动装置适用于3-10KV高压鼠笼型异步电动机或同步发动机,作降压软起动之用;具有起动电流小,转速逐步提高的软起动特性,主要用于各种轻重载高压电机的不频繁起动,与变频软起动、高压热变电阻软起动相比,具有一定的价格优势。 二、基本原理该软起动装置在电动机定子回路中串入液体电阻,以降低电机的端电压。在起动过程中,自动的慢慢减小定子回路中的液体电阻的阻值,使电动机的端电压逐步升高直到接近全压,起动转矩也逐步增加直到接近额定值,以实现电机平稳起动且降低电流的目的。当电动机的端电压升高到全压后,电阻被自动切除。停机时,动极板反向运动复位,准备下一次起动。由于采用了可编程控制器编程,加上液体电阻可调,所以容易与不同电机的参数配合,适应电机的起动特性,大幅度降低电机的起动电流,实现电机的平滑软起动。三、主要性能特点1、起动过程平滑,机械冲击小;2、起动电流仅为额定电流的2.0~3.5倍,而且易调整电阻值的大小,达到了起动效果,降低了电机的起动发热,有效的延长了电机的使用寿命;3、确保一次起动成功,不受电网电压波动和负载变动的影响,而且可以连续起动2~3次;4、对电网影响小,起动时电网压降在10%范围以内,而且结构简单,易维护;5、具有多重保护功能。没有低电压、过电流和速断保护,设有水温过高报警,液位过低报警和越限报警及一系列闭锁装置。四、适用场合1、新电机需要起动设备;2、电机安装地点离变压器比较远,电机所在处电压比较低,电机难以起动;3、变压器(电网)容量有限,电机起动时须停下其他用电设备,或影响同一电网下其他设备的运转;4、电机起动时电流过大,产生过大的机械冲击和电机的热冲击,使得电机起动时升温过高,影响电机和负载设备的使用寿命;5、原来是采用电抗器或自耦变压器起动,起动时电流冲击大,影响同一线路上其他设备运行,甚至导致变压器跳闸;6、电机固起动困难而经常空载运行等待,白白消耗电能。五、型号说明XYQ2-?“XYQ2-”为内部固定型号,“?”表示适配功率大小。六、主要技术参数主要技术参数见表1七、外形及安装尺寸起动装置外形如下图图1所示。2、起动装置外形及安装尺寸见表2。表2  1、液阻柜不得躺倒搬运,吊装时应避免碰撞,柜体倾斜应大于70°,以避免损坏传动件及绝缘箱体;2、液阻柜安装在可以泄水的地方,安装地面应水平,液阻箱垂直水平安装面;3、液阻柜应安装在电缆沟的正上方,配槽钢基座;4、配置绿黄接地线于接地柱上;5、安装完毕后应作绝缘电阻检测和耐压试验;6、电机起动运行的典型一次系统方案图如图2、图3所示。一般在500KW以下采用如图2所示的一次系统方案1;500KW以上(包含500KW)的电机采用如图3所示的系统方案2;系统方案中真空接触器可以是高压真空断路器,由用户自行决定;液体电阻的接线比较灵活,我们优先推荐接在电机中性点侧;7、软起动装置的电缆进线方式均为下进下出方式。
详细进入>>
江西GGD低压开关柜
一、用途  GGD低压配电柜通常被用来发电、变电、矿厂等企业用于电力交流50HZ,额定电压380V,额定电流3150A的配电系统,用于动力、照明及配电设备的电能转换、分配与控制之用。二、特点   GGD低压配电柜是采纳广大用户与设计部门所提出的要求,以安全、可靠、经济、适用为设计原则,设计出来的的新型低压配电柜。该产品的断路器的分断性能极高,动热性能稳定,电气运用灵活、组合使用方便、整体实用性能强、结构较为新颖、防护级别高等特点。是低压供电系统用来完成电能的控制、保护、测量、分配和转换的升级版的产品。
详细进入>>

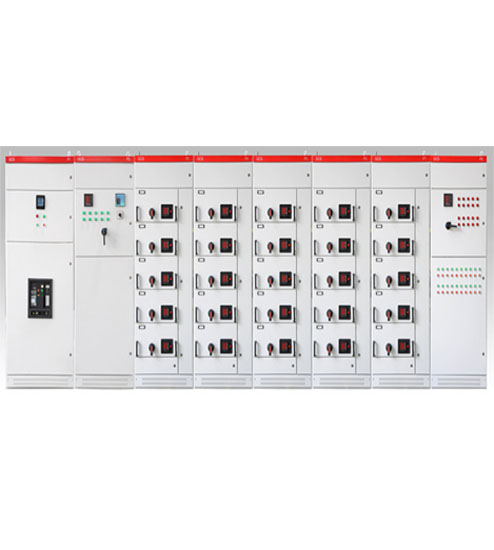

江西GCS,GCK低压抽出式开关柜
一、用途本装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在用于石化系统还有非常大型的发电工厂等这类自动化程度较高,并且需要跟计算机有接口链接的地方,作为交流50HZ、额定工作电压660V及以下的发供电系统配电、电动机集中控制及照明等配电设备的电能转换分配控制之用。二、标注本装置符合IEC439、GB7251等标准。三、特点:根据进口大功率紫外线灯管工作原理,并采用新的流量、压力、压差传感器、PLC组成控制系统,不但成本低、交货及时,而且安装方便、可靠性高,完全可替代进口。
详细进入>>
江西GGJ-XL 低压谐波滤波柜
概述一、用途近年来电力网中非线性负载的逐步增加,如变频器、直流电机控制器、中频炉、不间断电流、节能灯、电脑等都是因为晶闸管,使这些负载的电流波形不再和电网的正弦电压波形成一致,含有大量谐波电流引起电压及电流畸变。当电网存在谐波时,应该采用调谐滤波柜做功率因素补偿。由电容器和电抗器串联组成的调谐滤波柜可以在基波频率时补偿无功功率而不会放大谐波。GGJ-XL低压谐波滤波柜是与GGD柜体组合的谐波过滤装置,也可以与其它型号低压柜组合,如:PGL-XL、GCK-XL、GCS-XL等。利用LC串联谐振原理,用谐波检测智能表、可编程控制器、交流接触器等组成无功、谐波检测、控制装置,专门吸收3次、5次、7次、11次......等谐波的无源滤波装置。可以广泛用于中频炉、电弧炉、直流电动机、变频器等非正弧波运行设备企业,降低谐波量,降低功耗,保证无功补偿效果。二、谐波对电网的危害1)谐波电流会使电气设备增加损耗,产生过热、振动和噪声加大、加速绝缘老化、使用寿命缩短甚至发生故障或烧毁。2)谐波对通讯、计算机等电子设备产生干扰,能使继电保护自动装置产生误动作。3)谐波对计量的电波产生误差,使供电部门受到损失。4)在含有谐波的电网中投入电容器,电容和电网可能形成并联谐振回路,可使谐波电流放大到正常的20倍左右。并联谐振回路的谐振频率与电网中存在的谐波频率相近时,谐振的电流会畸变引起进一步的电压畸变。这就是为什么受谐波影响的电网不能采用常规的电容器来做功率因数补偿的原因。三、谐波滤波及无功补偿装置谐波滤波柜回路由电容器串联电抗器组成。谐波滤波柜的电容器在基波频率时产生无功功率,电路根据要达到的功率因素来作补偿设计,而电抗器的电感值选择是与电容器串联谐振对谐波形成低阻抗电路,让大部分的谐波电流流入谐波滤波柜。典型的谐波滤波柜回路包含三种常见的谐波(5次、7次、11次)频率。谐波滤波柜外壳由钢板制成,内装断路器、接触器、电抗器、电容器。通常谐波滤波柜与主配电柜经断路器的馈线相连接。谐波滤波柜的控制方式可以根据需要的无功功率由功率因素调整器或智能表自动投切。四、特点由于电容器、电抗器是串联谐振,就要求对电容器、电抗器有很高的要求。目前普遍存在的问题就是因为没有选好电容器和电抗器造成的,本公司的滤波装置采用以下措施解决了这些问题。1、选用干式或半干式防爆电容器,电容容量比较稳定。2、选用三只单相电抗器,由电容和电感串联组成的三次谐波滤波组,其电抗器不能用三柱式铁芯,因三次谐波三相的矢量方向、相位相同。3、配备电抗器专门测试台,分别将工频电流、谐波电流按额定值试验,噪声、温升、损耗都符合要求才能使用。4、每个滤波组都是根据用户要求进行设计,设计过程的输入数据都来自现场测量或计算机仿真。五、滤波原理图技术参数系统电压: ≦1000V基波频率: 50/60Hz滤波柜调谐到: 5、7、11次谐波每柜输出容量: 约60~360kvar柜体尺寸:2200×600、800、1000×600、800防护等级: IP20
详细进入>>
江西XL- 动力配电箱
日常生活中常见的电气设备,包括配电柜、配电箱等,使用电器设备必须认真负责,否则使用不当可能导致严重事故。以下是有关配电柜使用的哪些注意事项。动力配电柜1.在配电柜使用过程中,应定期进行技术和手动检查。如发现柜内元件发热或电线软化的异常原因,应注意,立即发现原因,及时排除,减少事故。柜子要干净,没有灰尘和杂物.2.进入配电柜前1.2m内不得堆积物品。只有电工才能拆卸和组装配电柜中的电气零件。配电柜周围不能积水,否则容易造成泄漏和电损伤。3.管理人员在使用和操作配电柜时,应严格遵守操作规程,不得超过其所能承受的负荷,并且在操作过程中必须严格执行。
详细进入>>
江西配电箱
配电箱体积小,安装方便,技术特点特殊,位置固定,配置功能独特,无场地限制,通用性强,运行稳定可靠,空间利用率高,占用量小,环保效果好等特点。常用配电箱由木材和金属制成。由于金属配电箱的保护程度较高,也采用了金属配电箱。按结构特征和用途分类:(1)动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同,外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。(2)抽屉式开关柜。这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,开关柜多数是指抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。(3)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置(4)固定式面板开关柜常称为开关板或配电屏。这是一个带面板遮拦的开放式开关.具有保护作用,背部和侧面仍能接触带电部位。防护等级较低。这只适用于工矿企业,在这些企业中,变电站的集中供电需要较少的不间断可靠供电成本。
详细进入>>
江西GZS2系列数控直流电源柜
一、用途作为控制和保护正常信号、应急照明和应急负荷的直流电源,特别适用于无人值守变电站。50万伏以下变电站的理想直流电源成套设备。二、特点本产品采用了近年来发展并已成熟的新技术、新元件(如可编程序控制器PLC、组态控制触摸屏、智能型整流模块、密封式铅酸电池等)应用于设备中,从而使GZS2系列直流柜主电路具有技术先进、保护配置合理,控制部分具有以只能化为主的全数字式调节、控制的自动检测(取代了绝缘监察和过、欠压继电器)、调节、控制、报警、及遥测、遥控、遥信、遥调等功能,产品具有通讯接口与上位计算机通讯。 整流单元介绍1、由多个高频开关整流模块组成,模块并联运行,硬件自动均流,n+1冗余。2、对模块的需求。智能化设计:模块内置微处理器,完成对模块本身的监控与管理,并于中央监控通讯,接受中央监控的控制,如监控故障,则模块按微处理器出厂整定值运行,避免了系统的崩溃。模块采用软件开关技术,无需缓冲网络。模块支持热插拔,扩容、维护方便。模块间采用低差,自主均流方式,均流度<±5%三、专有创新技术电池满容量的端电压具有负温度系数,目前一般直流屏没有温度补偿,电池端电压不变,夏天温度高时容易过充电,冬天温度低时容易签充电。本公司生产的直流屏,采用专有技术,有温度补偿功能,保证温度高时不会过充电,温度低时能满容量。
详细进入>>
